1. Назначение пилы.
1.1 Пила предназначена для разрезания туши на две полутуши КРС или свиней. Пила позволяет распиливать свежее мясо.
1.2 Пила применяется на мясоперерабатывающих предприятиях (бойни).
1.3 Пила должна эксплуатироваться в закрытых производственных помещениях с температурой окружающей среды от +6 до +35°С и относительной влажностью воздуха не более 80%.
2. Устройство и принцип действия.

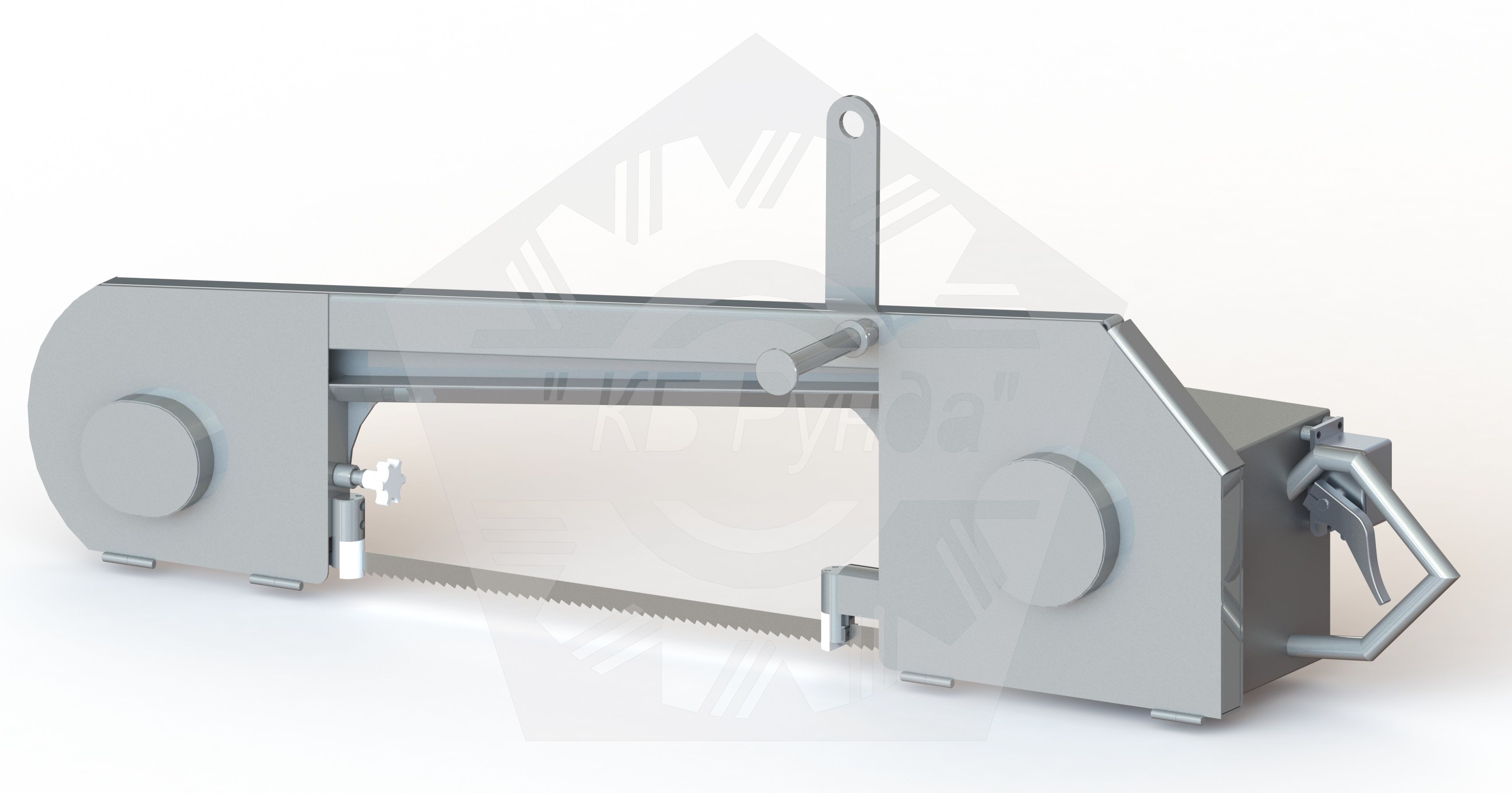

2.1 Описание устройства пилы.Пила состоит из корпуса, предназначенного для размещения на нем всех узлов и механизмов пилы. К корпусу прикреплен за фланец электродвигатель, с которого, через зубчатую передачу, крутящий момент передаётся на приводной шкив.
Механизм натяжения предназначен для натяжения пильного полотна и для регулирования наклона ведомого шкива в вертикальной плоскости, чтобы исключить возможность схода пильного полотна со шкивов. Механизм снабжен натяжителем для обеспечения постоянного натяжения пильного полотна во время работы.
Дверь, закрывает пильное полотно и шкивы для обеспечения безопасной работы на пиле.
2.2 Принцип действия пилы.
Запуск контроллера двигателя пилы, находящемся в ящике (IP 34), осуществляется нажатием кнопки ПУСК зелёного цвета, после чего необходимо выдержать паузу 30 секунд для загрузки контроллера.
Включение и выключение электропривода пилы осуществляется акселератором управления, который расположен на ручке пилы.
При включении электропитания электропривод раскручивает приводной шкив и вместе с ним ленточное полотно.
Отдельно запорным краном включается система водного охлаждения и омывания полотна от мясокостного остатка, которое осуществляется при помощи форсунок и системы орошения.
ВАЖНО!!! Запрещено использование пилы при неработающей системе охлаждения и омывания.
3. Техническая характеристика.
№ п/п | Наименование | Ед. изм. | Величина |
1. | Производительность техническая при распиловке на полутуши (не менее) | голов /ч | 120 |
2. | Скорость движения пильного полотна | м/с | 18 |
3. | Толщина пильного полотна | мм | 0,8 |
4. | Ширина пильного полотна | мм | 22 |
5. | Длина пильного полотна | мм | 2885 |
6. | Горизонтальный просвет минимальный (расстояние от пильного полотна до корпуса пилы) | мм | 156 |
7. | Ход натяжения пильного полотна, (не менее) | мм | 15 |
8. |
Габаритные размеры пилы, не более : длина ширина ширина с двигателем высота |
мм мм мм мм |
1620 110 300 420 |
9. | Масса, не более | кг |
85 |
3.1.1 Род тока питающей сети ............ Переменный однофазный.
3.1.2 Частота тока, Гц ............50
3.1.3 Напряжение питающей сети, В.. ............ 220
3.1.4 Номинальная потребляемая мощность, кВт ........3
3.1.5 Двигатель:
— Исполнение ............IP54
— Мощность кВт ............3
— Частота вращения (об/мин) ............900-1400
— Напряжение, V ............48
3.1.6 Стандарт защиты корпуса двигателя пилы IP по ГОСТ 14254-80.
3.1.7 Стандарт защиты Ящика питания пилы IP по ГОСТ 14254-80.
3.1.8 Способ подключения пилы к питающей сети, по согласованию с заказчиком:
— по умолчанию — через распределительный щит;
— отдельной опцией — DIN розетка (фаза/земля/ноль).
4. Комплектность.
4.1 Пила в сборе с установленными штатными комплектующими:
— пильное полотно........................................................1 шт.4.2 Паспорт изделия с отметками ОТК.......................................1 шт.
4.3 Ящика питания пилы (IP 34)..................................................1 шт.
1. Назначение пилы.
1.1 Пила предназначена для разрезания туши на две полутуши КРС или свиней. Пила позволяет распиливать свежее мясо.
1.2 Пила применяется на мясоперерабатывающих предприятиях (бойни).
1.3 Пила должна эксплуатироваться в закрытых производственных помещениях с температурой окружающей среды от +6 до +35°С и относительной влажностью воздуха не более 80%.
2. Устройство и принцип действия.
2.1 Описание устройства пилы.Пила состоит из корпуса, предназначенного для размещения на нем всех узлов и механизмов пилы. К корпусу прикреплен за фланец электродвигатель, с которого, через зубчатую передачу, крутящий момент передаётся на приводной шкив.
Механизм натяжения предназначен для натяжения пильного полотна и для регулирования наклона ведомого шкива в вертикальной плоскости, чтобы исключить возможность схода пильного полотна со шкивов. Механизм снабжен натяжителем для обеспечения постоянного натяжения пильного полотна во время работы.
Дверь, закрывает пильное полотно и шкивы для обеспечения безопасной работы на пиле.
2.2 Принцип действия пилы.
Запуск контроллера двигателя пилы, находящемся в ящике (IP 34), осуществляется нажатием кнопки ПУСК зелёного цвета, после чего необходимо выдержать паузу 30 секунд для загрузки контроллера.
Включение и выключение электропривода пилы осуществляется акселератором управления, который расположен на ручке пилы.
При включении электропитания электропривод раскручивает приводной шкив и вместе с ним ленточное полотно.
Отдельно запорным краном включается система водного охлаждения и омывания полотна от мясокостного остатка, которое осуществляется при помощи форсунок и системы орошения.
ВАЖНО!!! Запрещено использование пилы при неработающей системе охлаждения и омывания.
3. Техническая характеристика.
№ п/п | Наименование | Ед. изм. | Величина |
1. | Производительность техническая при распиловке на полутуши (не менее) | голов /ч | 120 |
2. | Скорость движения пильного полотна | м/с | 18 |
3. | Толщина пильного полотна | мм | 0,8 |
4. | Ширина пильного полотна | мм | 22 |
5. | Длина пильного полотна | мм | 2885 |
6. | Горизонтальный просвет минимальный (расстояние от пильного полотна до корпуса пилы) | мм | 156 |
7. | Ход натяжения пильного полотна, (не менее) | мм | 15 |
8. |
Габаритные размеры пилы, не более : длина ширина ширина с двигателем высота |
мм мм мм мм |
1620 110 300 420 |
9. | Масса, не более | кг |
85 |
3.1.1 Род тока питающей сети ............ Переменный однофазный.
3.1.2 Частота тока, Гц ............50
3.1.3 Напряжение питающей сети, В.. ............ 220
3.1.4 Номинальная потребляемая мощность, кВт ........3
3.1.5 Двигатель:
— Исполнение ............IP54
— Мощность кВт ............3
— Частота вращения (об/мин) ............900-1400
— Напряжение, V ............48
3.1.6 Стандарт защиты корпуса двигателя пилы IP по ГОСТ 14254-80.
3.1.7 Стандарт защиты Ящика питания пилы IP по ГОСТ 14254-80.
3.1.8 Способ подключения пилы к питающей сети, по согласованию с заказчиком:
— по умолчанию — через распределительный щит;
— отдельной опцией — DIN розетка (фаза/земля/ноль).
4. Комплектность.
4.1 Пила в сборе с установленными штатными комплектующими:
— пильное полотно........................................................1 шт.4.2 Паспорт изделия с отметками ОТК.......................................1 шт.
4.3 Ящика питания пилы (IP 34)..................................................1 шт.
